Beschreibung

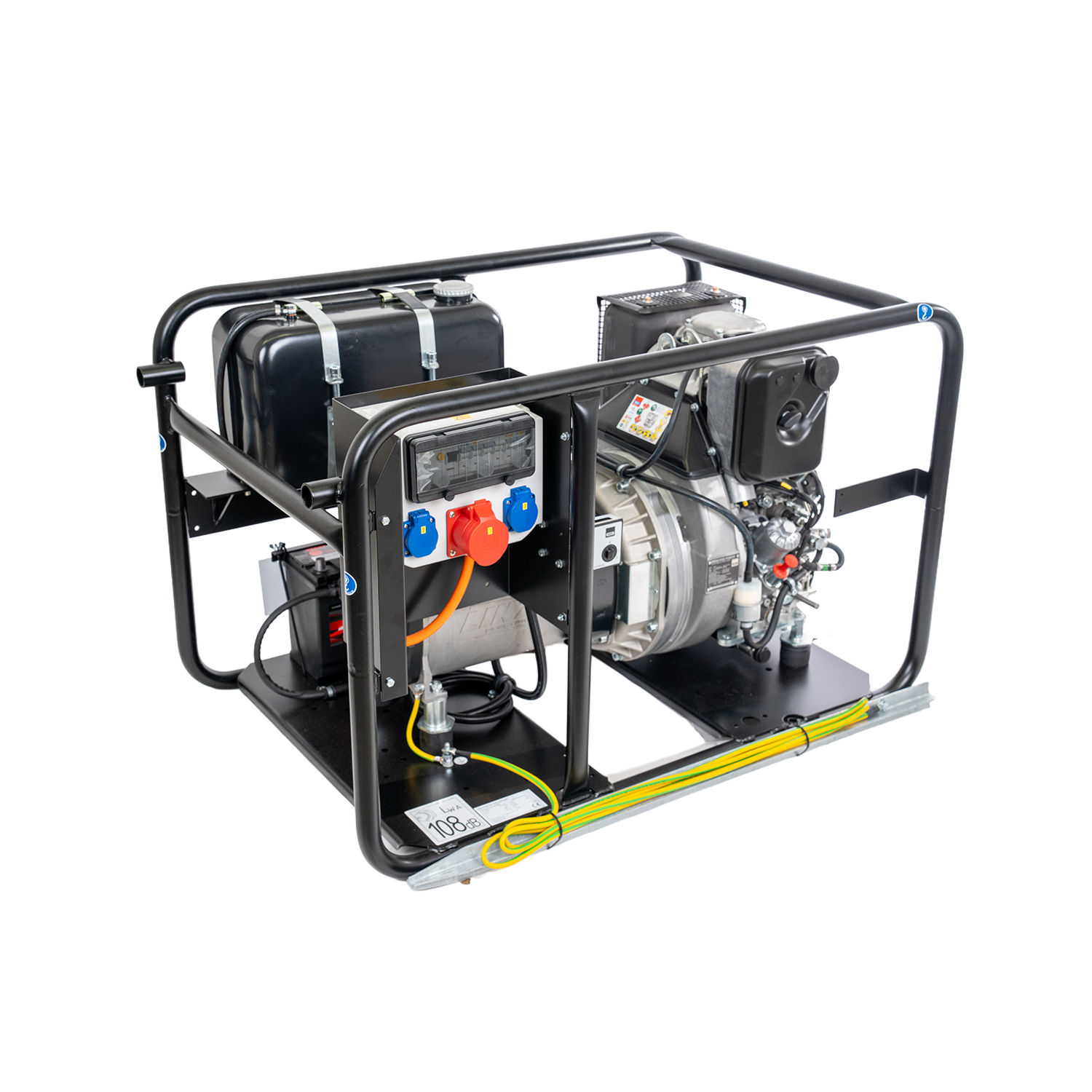

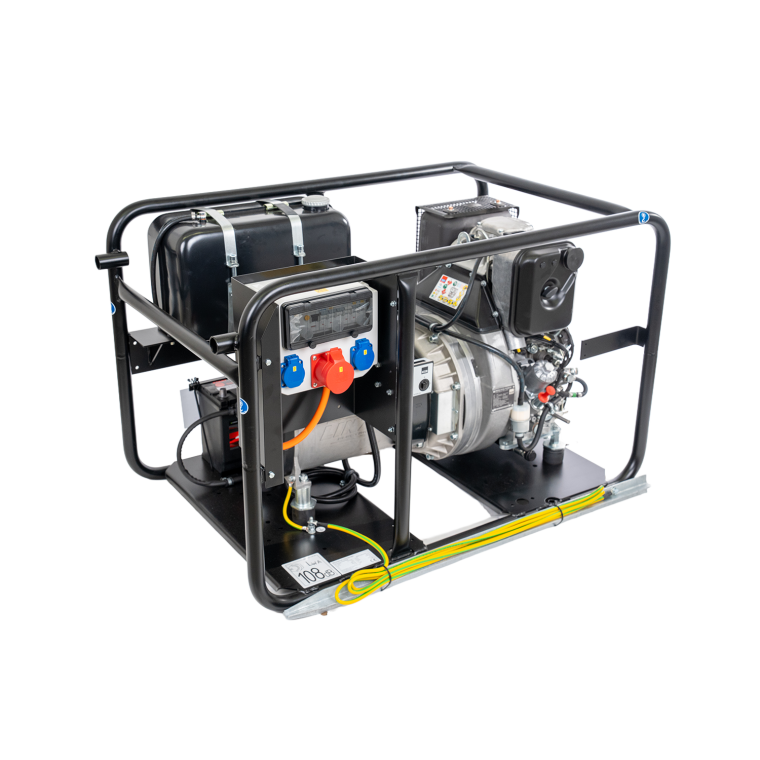

Der Stromerzeuger liefert 9,5 kVA Maximalleistung bei 400V Starkstrom oder 230V Wechselstrom aus Steckdosen, die kompakt am Generator angebracht sind.
Das Gerät ist mit einer Starterbatterie ausgestattet und ermöglicht damit einen schnellen Start und eine schnelle Verfügbarkeit der Leistung.
Eine Notstartmöglichkeit in Form einer Handkurbel (nicht im Lieferumfang enthalten) ist ebenso vorgesehen, wenn die Batterie nach langer Standzeit leer sein sollte.
Der integrierte 21 Liter Dieseltank ermöglicht einen autonomen Betrieb von ca. 8 Stunden.

Der verbaute luftgekühlte Hatz Dieselmotor 1D81Z ist als extrem robuster Antriebsmotor im Markt bekannt.
Da dieser Motor auch in Rüttelplatten verwendet wird, ist das Aggregat im Gegensatz zu Baumarktaggregaten bei vorschriftsmäßiger Wartung auch für Baustellen geeignet und verfügt über eine Lebensdauer von mehreren tausend Stunden.

Technische Spezifikationen

E-Start 12V mit Starterbatterie 45Ah
Generator direkt geflanscht
Fehlerstromschutzschalter (FI) 30mA
Steckdose CEE 16A / 400V (5-polig)
2x Steckdose Schuko / 230V
Spannungsanzeige
Erdungsstab
Rohrrahmengerät - Heavy duty
Made in Germany

Kenndaten Stromerzeuger

Gewicht ca. 216 kg
Maße (L x B x H) 108,3 x 68,4 x 70,4 cm
Tankinhalt 21 Liter
Verbrauch (75% Last) 2,4 Liter/Std.
Autonomie 8,75 Stunden
Schutzart IP23
Schallpegel 82 dB(A)@7m = LWA 108

Kenndaten Generator

Nennspannung 400/230 Volt
Dauerleistung (kVA) 8,5 kVA
Leistung max. (kVA) 9,5 kVA
Nennstrom 13,7 A
Frequenz 50 Hz
Leistungsfaktor 0,8 cos phi
Spannungsgenauigkeit +/- 3 %
Spannungsregler AVR + Compound

Optionales Zubehör für den Umbau auf Handstart

Kenndaten Motor Hatz 1D81Z

1 Zylinder luftgekühlter Dieselmotor
Direkteinspritzung
Hubraum 667 cm³
Leistung 10 kW max. bei 3000 U/min
Motorabschaltung (Öldruck, Temperatur)

Der Stromerzeuger erfüllt nicht ohne weitere Maßnahmen die Richtlinie 2000/14/EG zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über umweltbelastende Geräuschemissionen von zur Verwendung im Freien vorgesehenen Geräten und Maschinen.

Informationen Produktsicherheit

Hersteller:
Motorenfabrik Hatz GmbH & Co. KG
Ernst-Hatz-Straße 16
94099 Ruhstorf an der Rott
Deutschland
www.hatz.com

E-Mail: marketing@hatz-diesel.de

⚠ Warn- und Sicherheitshinweise ⚠

GEFAHR – Risiko schwerer Verletzungen oder Tod

Halten Sie sich niemals im Gefahrenbereich der Maschine auf. Lebensgefahr durch bewegliche Teile.
Trennen Sie die Maschine vor Wartungs- oder Reparaturarbeiten immer vollständig vom Stromnetz.

WARNUNG – Risiko schwerer Verletzungen

Überprüfen Sie vor jeder Inbetriebnahme, ob alle Sicherheitseinrichtungen ordnungsgemäß funktionieren.
Betreiben Sie die Maschine nur, wenn alle Sicherheitseinrichtungen vollständig funktionsfähig sind.
Halten Sie Hände und andere Körperteile von beweglichen Maschinenteilen fern.
Bedienen Sie die Maschine nicht unter Einfluss von Alkohol, Drogen, Medikamenten oder anderen Substanzen, die Ihre Konzentration beeinträchtigen können.
Bei Fehlfunktionen oder ungewöhnlichen Störungen ist der Betrieb sofort zu stoppen, bis der Fehler behoben wurde.

ACHTUNG – Risiko leichter Verletzungen oder Sachschäden

Lesen Sie die Bedienungsanleitung sorgfältig durch und machen Sie sich mit allen Sicherheitsvorkehrungen vertraut.
Arbeiten Sie nur innerhalb des zulässigen Leistungsbereichs (siehe technische Daten), um eine Überlastung der Maschine zu vermeiden.
Die Maschine darf nur von geschultem und unterwiesenem Personal bedient werden.
Wartungs- und Reparaturarbeiten dürfen ausschließlich von fachkundigem Personal durchgeführt werden.
Tragen Sie eng anliegende Kleidung und entfernen Sie lose Gegenstände, die sich in der Maschine verfangen könnten.
Verwenden Sie ausschließlich Originalersatzteile und Originalzubehör.
Halten Sie den Arbeitsbereich sauber und frei von Hindernissen, um potenzielle Gefahren zu minimieren.
Nehmen Sie keine Veränderungen oder Modifikationen an der Maschine vor, da dies die Sicherheit beeinträchtigen kann.

⚠ Brandgefahr ⚠

GEFAHR – Risiko schwerer Verletzungen oder Tod

Elektrische Geräte dürfen niemals mit Wasser gelöscht werden. Verwenden Sie geeignete Feuerlöscher (z. B. Pulver- oder geeignete Halon-/Ersatzlöschmittel gemäß geltenden Vorschriften).
Brennende Kunststoffe können giftige Rauchgase freisetzen. Verlassen Sie den Gefahrenbereich und beachten Sie die geltenden Brandschutzvorschriften.

WARNUNG – Risiko schwerer Verletzungen

Stellen Sie sicher, dass geeignete und funktionsfähige Feuerlöscher in unmittelbarer Nähe verfügbar sind und das Bedienpersonal deren Nutzung kennt.
Halten Sie geeignete Löschmittel bereit, um eine Ausbreitung von Feuer durch Funken oder glühende Teile zu verhindern.

ACHTUNG – Risiko leichter Verletzungen oder Sachschäden

Achten Sie darauf, dass sich keine brennbaren Materialien in der Nähe der Maschine befinden.

⚠ Elektrische Ausrüstung ⚠

GEFAHR – Risiko schwerer Verletzungen oder Tod

Arbeiten an elektrischen Komponenten dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. Unsachgemäße Arbeiten können zu Stromschlag mit Todesfolge führen.

WARNUNG – Risiko schwerer Verletzungen

Der erste Anschluss an das Stromnetz darf ausschließlich durch qualifiziertes Personal erfolgen, das auch die ordnungsgemäße Funktion sowie alle Sicherheitseinrichtungen überprüft.
Die elektrische Ausrüstung muss den geltenden gesetzlichen Vorschriften und technischen Normen entsprechen.
